MA.inVision HS
Yüksek hızlı hassas kamera ünitesi

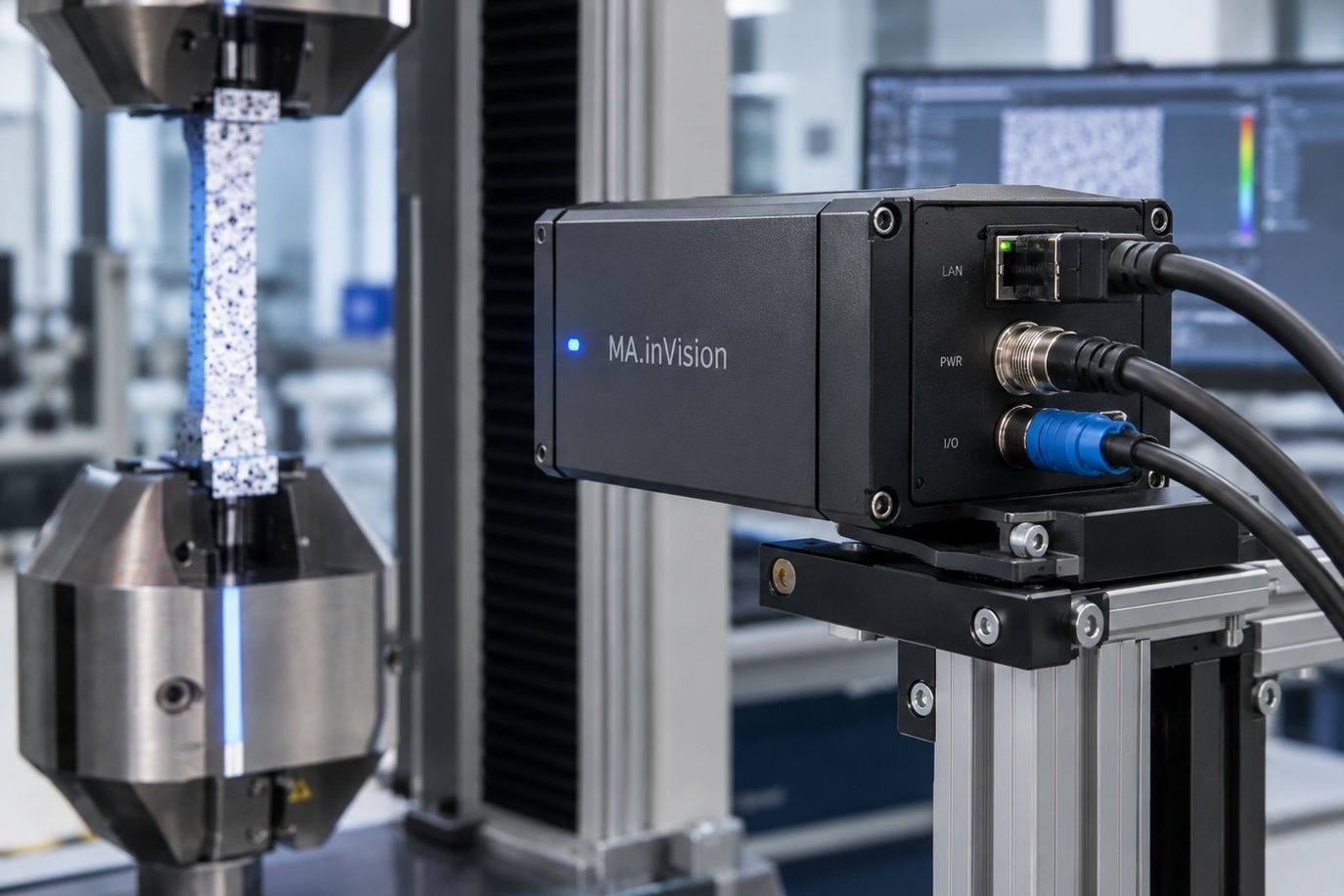

Test cihazlarına özel entegre kamera ünitesi: Yüksek hassasiyetli sensör, endüstriyel lens, LED aydınlatma ve test gövdesinde kolay konumlandırma sağlayan raylı montaj sistemi.
Kamera seviyeleri
Numune boyutuna ve test hızına göre seçin. Her seviye aynı yazılımı, objektifleri, ışığı ve montajı kullanır.
| Kalem | MA.inVision HS-2 | MA.inVision HS-5 | MA.inVision HS-12 |
|---|---|---|---|
| Çözünürlük | 1920 × 1200 px · 2,3 MP | 2448 × 2048 px · 5,0 MP | 4096 × 3000 px · 12,3 MP |
| Piksel boyutu | 3,45 µm | 2,74 µm | 2,74 µm |
| Sensör formatı | 1/2.3″ · 6,6 × 4,1 mm | 1/1.8″ · 6,7 × 5,6 mm | 1.1″ · 11,2 × 8,2 mm |
| Kare hızı, tam görüntü | 160 fps | 75 fps | 30 fps |
| Deklanşör | Global shutter, monokrom | Global shutter, monokrom | Global shutter, monokrom |
| Objektif bağlantısı · formatı | C-mount · 1/2″ | C-mount · 2/3″ | C-mount · 1.1″ |
| Görüş alanı, 25 mm objektif, 300 mm | 73 × 46 mm | 74 × 62 mm | 123 × 90 mm |
| Bu alanda çözünürlük | 0,038 mm/px | 0,030 mm/px | 0,030 mm/px |
| Tipik kullanım | Hızlı testler ve küçük alanlar: yüksek kare hızı, kısa pozlama için büyük piksel. | Standart numunelerde çekme, basma ve eğme testleri için çok yönlü seçim. | Geniş alan ve ince detay: uzun numuneler, kompozitler, çok veri noktalı tam alan haritaları. |
- MA.inVision
- HS-2
- Çözünürlük
- 1920 × 1200 px · 2,3 MP
- Piksel boyutu
- 3,45 µm
- Sensör formatı
- 1/2.3″ · 6,6 × 4,1 mm
- Kare hızı, tam görüntü
- 160 fps
- Deklanşör
- Global shutter, monokrom
- Objektif bağlantısı · formatı
- C-mount · 1/2″
- Görüş alanı, 25 mm objektif, 300 mm
- 73 × 46 mm
- Bu alanda çözünürlük
- 0,038 mm/px
- Tipik kullanım
- Hızlı testler ve küçük alanlar: yüksek kare hızı, kısa pozlama için büyük piksel.
- MA.inVision
- HS-5
- Çözünürlük
- 2448 × 2048 px · 5,0 MP
- Piksel boyutu
- 2,74 µm
- Sensör formatı
- 1/1.8″ · 6,7 × 5,6 mm
- Kare hızı, tam görüntü
- 75 fps
- Deklanşör
- Global shutter, monokrom
- Objektif bağlantısı · formatı
- C-mount · 2/3″
- Görüş alanı, 25 mm objektif, 300 mm
- 74 × 62 mm
- Bu alanda çözünürlük
- 0,030 mm/px
- Tipik kullanım
- Standart numunelerde çekme, basma ve eğme testleri için çok yönlü seçim.
- MA.inVision
- HS-12
- Çözünürlük
- 4096 × 3000 px · 12,3 MP
- Piksel boyutu
- 2,74 µm
- Sensör formatı
- 1.1″ · 11,2 × 8,2 mm
- Kare hızı, tam görüntü
- 30 fps
- Deklanşör
- Global shutter, monokrom
- Objektif bağlantısı · formatı
- C-mount · 1.1″
- Görüş alanı, 25 mm objektif, 300 mm
- 123 × 90 mm
- Bu alanda çözünürlük
- 0,030 mm/px
- Tipik kullanım
- Geniş alan ve ince detay: uzun numuneler, kompozitler, çok veri noktalı tam alan haritaları.
Test hızınıza ve görüş alanınıza göre 500 fps ve üzeri kare hızları talep üzerine sunulur.
Objektife ve çalışma mesafesine göre görüş alanı
Görüntünün uzun kenarı × kısa kenarı, milimetre. Tabloyu güncellemek için kamera seviyesini seçin.
| Odak uzaklığı | 200 mm | 300 mm | 500 mm | 800 mm |
|---|---|---|---|---|
| 12 mm | 104 × 650,054 mm/px | 159 × 990,083 mm/px | 269 × 1680,140 mm/px | 435 × 2720,227 mm/px |
| 16 mm | 76 × 480,040 mm/px | 118 × 730,061 mm/px | 200 × 1250,104 mm/px | 325 × 2030,169 mm/px |
| 25 mm | 46 × 290,024 mm/px | 73 × 460,038 mm/px | 126 × 790,066 mm/px | 205 × 1280,107 mm/px |
| 35 mm | 31 × 200,016 mm/px | 50 × 310,026 mm/px | 88 × 550,046 mm/px | 145 × 900,075 mm/px |
| 50 mm | 20 × 120,010 mm/px | 33 × 210,017 mm/px | 60 × 370,031 mm/px | 99 × 620,052 mm/px |
| Odak uzaklığı | 200 mm | 300 mm | 500 mm | 800 mm |
|---|---|---|---|---|
| 12 mm | 105 × 880,043 mm/px | 161 × 1350,066 mm/px | 273 × 2280,111 mm/px | 440 × 3680,180 mm/px |
| 16 mm | 77 × 650,032 mm/px | 119 × 1000,049 mm/px | 203 × 1700,083 mm/px | 329 × 2750,134 mm/px |
| 25 mm | 47 × 390,019 mm/px | 74 × 620,030 mm/px | 127 × 1070,052 mm/px | 208 × 1740,085 mm/px |
| 35 mm | 32 × 260,013 mm/px | 51 × 420,021 mm/px | 89 × 750,036 mm/px | 147 × 1230,060 mm/px |
| 50 mm | 20 × 170,008 mm/px | 34 × 280,014 mm/px | 60 × 510,025 mm/px | 101 × 840,041 mm/px |
| Odak uzaklığı | 200 mm | 300 mm | 500 mm | 800 mm |
|---|---|---|---|---|
| 12 mm | 176 × 1290,043 mm/px | 269 × 1970,066 mm/px | 456 × 3340,111 mm/px | 737 × 5400,180 mm/px |
| 16 mm | 129 × 950,032 mm/px | 199 × 1460,049 mm/px | 339 × 2490,083 mm/px | 550 × 4030,134 mm/px |
| 25 mm | 79 × 580,019 mm/px | 123 × 900,030 mm/px | 213 × 1560,052 mm/px | 348 × 2550,085 mm/px |
| 35 mm | 53 × 390,013 mm/px | 85 × 620,021 mm/px | 149 × 1090,036 mm/px | 245 × 1800,060 mm/px |
| 50 mm | 34 × 250,008 mm/px | 56 × 410,014 mm/px | 101 × 740,025 mm/px | 168 × 1230,041 mm/px |
Görüş alanları ve çözünürlükler, sensör boyutu, odak uzaklığı ve çalışma mesafesinden ince mercek bağıntısıyla hesaplanmıştır. Planlama için nominal değerlerdir, kalibre edilmiş ölçüm aralıkları değildir. Görüş alanı hesaplayıcı
Ünitede
- Deklanşör
- Global shutter, monokrom
- Objektif bağlantısı · formatı
- C-mount
- Işık
- Entegre LED ışık barları
- Montaj
- Profil bağlantı braketi ve 1/4″ tripod dişi
- MA.inVision HS ile kayıt
- Kare hızı, sensör sıcaklığı ve kayıt durumuyla canlı görüntü
- Daha yüksek kare hızları için sensör kırpma (donanımsal ilgi bölgesi) ve ofsetler
- Parlaklık histogramlı pozlama denetimi; doygunluğu önler
- Odak yardımcısı: bir bölge seçin, odak halkasını çevirin, netlik göstergesini izleyin
- Canlı görüntüde benek deseninin kalite kontrolü
- Satranç tahtası hedefiyle lens kalibrasyonu; piksel–milimetre ölçeği her test için doğrulanır
- Test bilgileriyle birlikte çalışma klasörüne kayıt: test türü, malzeme, numune, hız
