MA.inVisionUygulama genel bakışı
Belge no.MIV-AP-300
Baskı10/2026

Uygulamalar

Standart mekanik testlerden (çekme, basma, eğilme) mikroskobik analizlere ve kırılma/çatlak mekaniğine kadar: her test türünden elde ettiğiniz sonuçlar ve değerlendirmede uygulanan standart test metodolojileri.

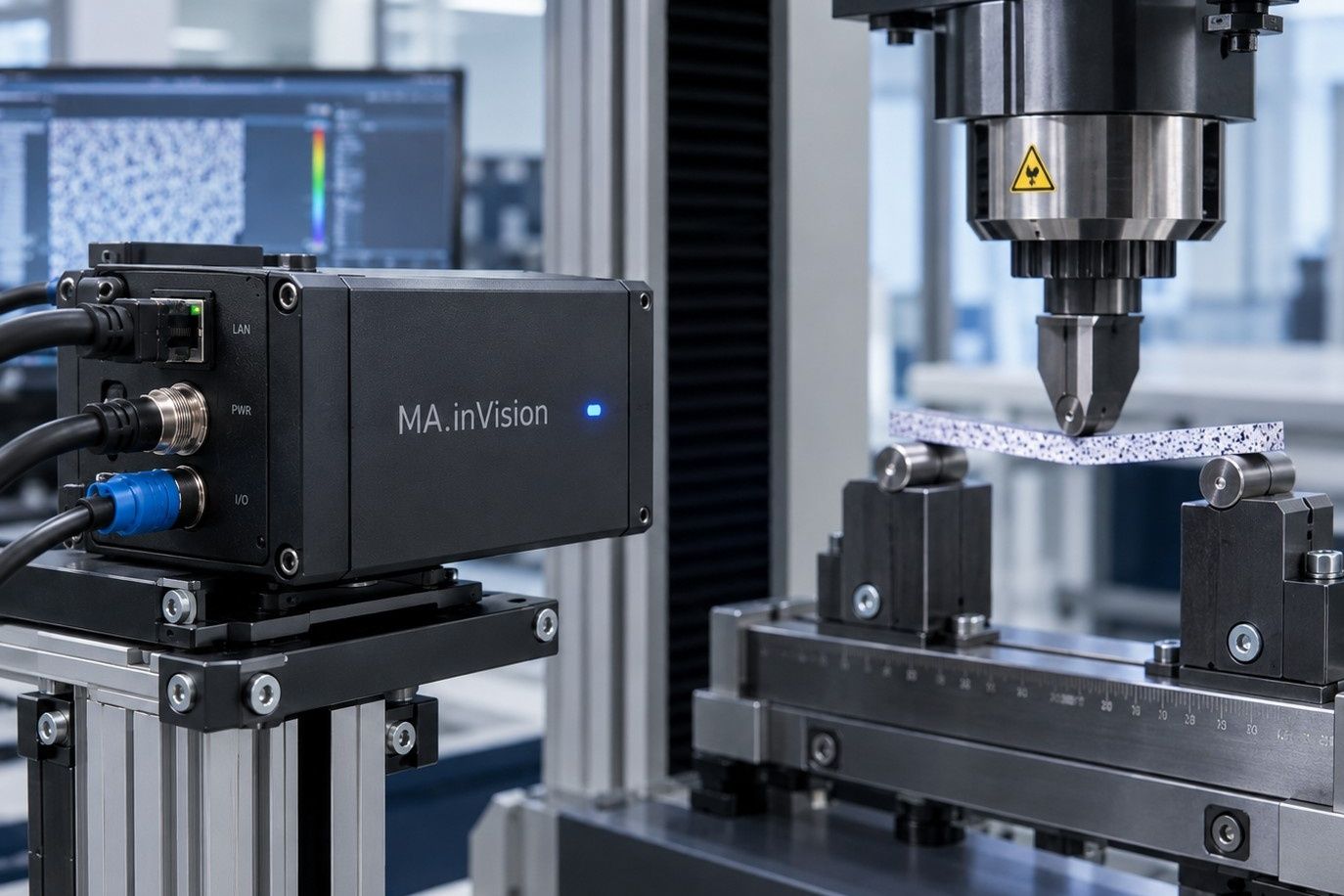

MA.inVision HS kamera ünitesinin üç noktalı eğilme düzeneğinin yanında görselleştirmesi; benek desenli numune yükleme ucunun altında; arka plandaki monitörde analiz yazılımı açık.

Çekme testi

Kopmaya kadar ölçü boyu üzerinde tam alan gerinim: sanal ekstansometre mühendislik gerinimini verir, alan numunenin nerede boyun verdiğini gösterir.

Elde ettikleriniz

  • Mühendislik ve gerçek gerilme–gerinim
  • E, Rp0,2, Rm, Rm’deki gerinim
  • Poisson oranı (ASTM E132 yöntemi)
  • Ölçü boyu boyunca gerinim, boyun bölgesi

İzlenen yöntemler

ISO 6892-1 · ASTM E8/E8M · ISO 527-2 · ASTM D638 · ASTM D3039

Basma testi

Basma altında numune yüzeyinde gerinim alanları; gerilme–gerinim eğrisi makine kuvvetinden.

Elde ettikleriniz

  • Basmada gerilme–gerinim
  • Gerinim haritasında yerel akma ve fıçılaşma
  • Ölçülen gerinimden modül ve akma

İzlenen yöntemler

ASTM E9 · ISO 604 · ASTM D695 · ASTM D6641

Eğilme testi

Üç ve dört noktalı eğilme: yükleme ucunun altında kalınlık boyunca gerinim ve kuvvet ile sehimden nominal eğilme değerleri.

Elde ettikleriniz

  • Eğilme gerilmesi, gerinimi ve modülü
  • Kalınlık boyunca gerinim ve tarafsız eksen
  • Test boyunca kiriş üzerinde gerinim haritası

İzlenen yöntemler

ASTM D790 · ISO 178 · ISO 14125 · ASTM D7264 · ASTM D6272

Küçük numuneler

MA.inVision Micro ile dijital mikroskop altında mini çekme düzenekleri: mikroyapı ölçeğinde gerinim alanları.

Elde ettikleriniz

  • Mikro ölçekli gerinim haritaları
  • Çizgi profilleri ve bölge istatistikleri
  • Düzeneğin kuvvet ve yer değiştirmesi karelerle eşlenir

Çatlak ve kırılma

Çatlak bölgeleri gerinim haritasında bulunur ve maskelenir; çatlak açılması görüntüde doğrulanır, çatlak ucu izlenebilir.

Elde ettikleriniz

  • Çatlak açılma yer değiştirmesi
  • Çatlak ucu takibi, gerinim enerjisi yoğunluğu
  • Görünür gerilme şiddet faktörü, J-integrali, R-eğrisi

Üç noktalı eğilme, test edildi

Yüksek alaşımlı çelik bir kiriş, birbirinden 4 piksel uzaklıktaki 7.025 noktada izlendi. Üst sıradan alt sıraya gerinimi okumak için ölçeri kiriş boyunca gezdirin; düğmeler izlenen noktaları ve aralarındaki ızgarayı gösterir.

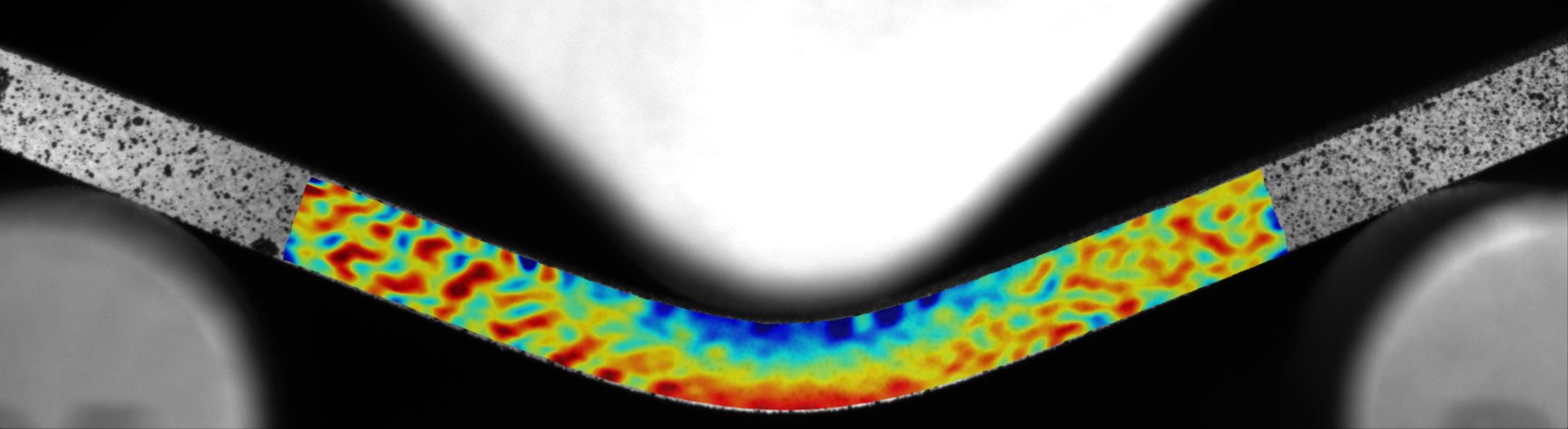

Üç noktalı eğilmedeki çelik bir kirişin kamera görüntüsü üzerinde gerinim haritası; kalınlık boyunca gerinim ve eğilme gerilmesi–gerinimi eğrisi

Ölçeri yerleştirmek için kirişin üzerinde gezinin.

Kalınlık boyunca

εxx (%)Derinlik (mm)

Eğilme gerilmesi–gerinimi

Eğilme gerinimi (%)Eğilme gerilmesi, nominal (MPa)
Kare
–
Sehim
–
Kuvvet
–
Eğilme gerilmesi (nominal)
–
Eğilme gerinimi (nominal)
–
Üst sıra
–
Alt sıra
–
Tarafsız eksen
–
Ölçüm: Üç noktalı eğilme testinde, yükleme ucunun altında orta açıklığa ortalanmış ±11 mm’lik kiriş bölgesinde eksenel gerinim (εxx) dağılımı. (Yüksek alaşımlı çelik, 5 × 2 mm kesit, 32 mm açıklık, 2 mm/dk test hızı). Toplam 831 kare çözümlenmiş olup, görselleştirme 100 referans kare ve aradeğerleme (enterpolasyon) ile sağlanmıştır. Veriler logaritmik gerinim bazında hesaplanmış ve açıklık boyunca Gauss filtresi (σ = 0,2 mm) ile yumuşatılmıştır. Birbirinden 4 piksel (0,08 mm) uzaklıktaki noktalar ve aralarındaki ızgara düğmelerle gösterilebilir; mesnetlere doğru kollar belirgin biçimde döndüğü için haritada orada daha fazla izleme gürültüsü görülür. Lokalize temas basıncının etkisiyle üst liflerdeki basma kuvveti alt liflerdeki çekmeyi aşmış ve tarafsız eksen orta düzlemin altına kaymıştır. Nominal eğilme gerilmesi ve gerinimi, makine verileri kullanılarak ASTM D790 kiriş formüllerine göre hesaplanmış, başlangıç oturma bölgesi (toe) düzeltilmiştir (standart gereği akma sonrası nominaldir ve %5 gerinime kadar geçerlidir). MA.inStrain çıktısı.
